关于建筑节能改造和地暖地面保温，本期分享一个家装案例，供大家参考借鉴。

材料信息
地暖热源：菲斯曼冷凝炉
地暖管材：德国瑞好进口PE-Xa管
控制系统：丹弗斯分集水器+温控器
地暖基材：绿羽白晶板，绿羽CN300围棋板，绿羽硅晶网、边界保温条等
内保温材料：绿羽白晶板，汉高百得粘合剂，木龙骨

结构示意图


内保温施工
1.打龙骨：

利用气钉枪将龙骨固定在墙体上，需注意木龙骨的厚度与保温板厚度相匹配。（本案例中龙骨厚度23mm，白晶板厚度20mm，保温板与石膏板后各使用一层免钉胶，填补3mm间隙。）

2镶嵌保温板：

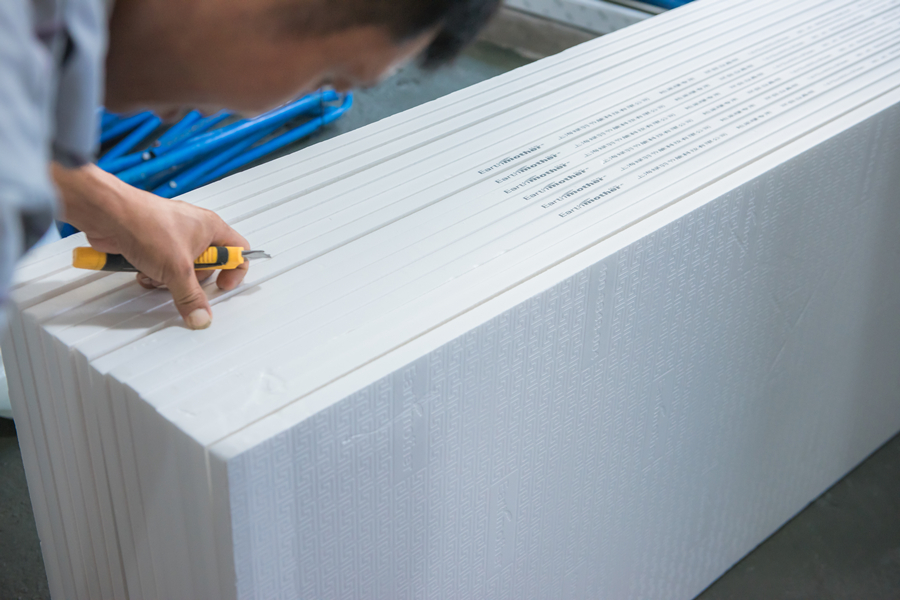

根据龙骨间隔裁剪大小匹配的保温板

确认大小后，在保温板上涂抹免钉胶。（本案例中使用的免钉胶为汉高百得改性硅烷配方免钉胶。经测试，对XPS保温板无腐蚀。）

嵌入固定保温板

细节处理

细节展示

保温板固定完毕

3.固定石膏板：

石膏板的固定首先使用免钉胶作为黏贴剂，再利用气钉枪将石膏板四边固定在木龙骨之上，增强牢固度。

根据估算，本案例中使用20mm保温板，全屋外墙内保温实际占用室内面积约为0.5㎡。带来的好处有：
①.建筑节能效果更好，无论是夏季开空调还是冬季开地暖，都对节能有重要意义；
②.增强墙体的隔音效果，使室内环境更加安静舒适。

地暖系统地面施工
本案例选用抗压强度较高的绿羽白晶板作为底层保温板，可同时满足保温和抗压需求。再在上层铺设CN300围棋板，盘管时无需使用卡钉，保护保温层结构。同时，二者的叠加可使保温效果更好。

1.量房定位：

施工前暖通师傅与设计师、业主进行沟通，确定燃气壁挂炉、分集水器的位置以及地暖铺设区域，确保地暖与装修完美结合。

2.设备、材料进场及验收：

由绿羽配送团队将地暖基材运达施工现场。产品进场归类整齐，方便业主对照材料清单验收。

3.粘贴边界保温条：

清洁地面墙面后，将边界保温条黏贴在采暖区域的墙脚、柱脚上，防止热量透过墙体、柱体散失。

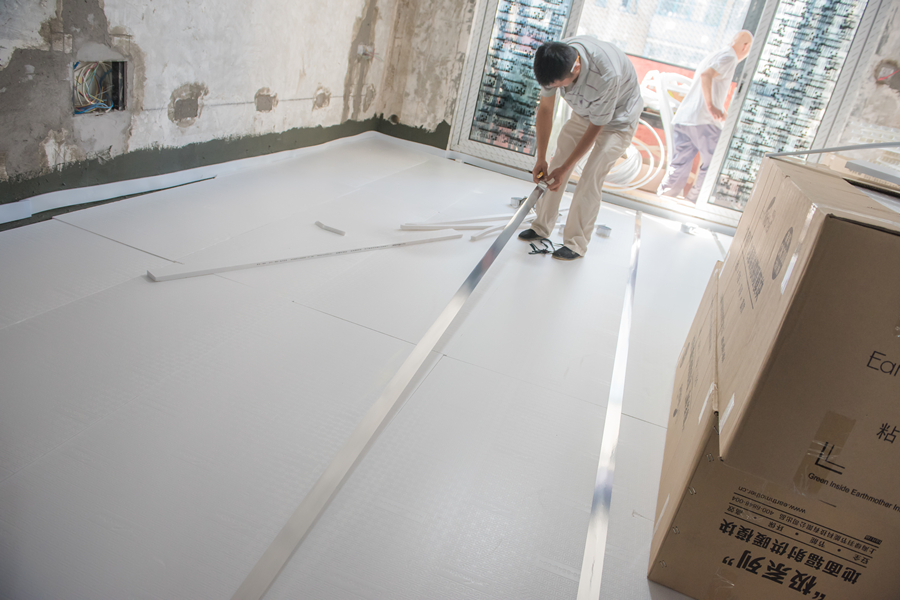

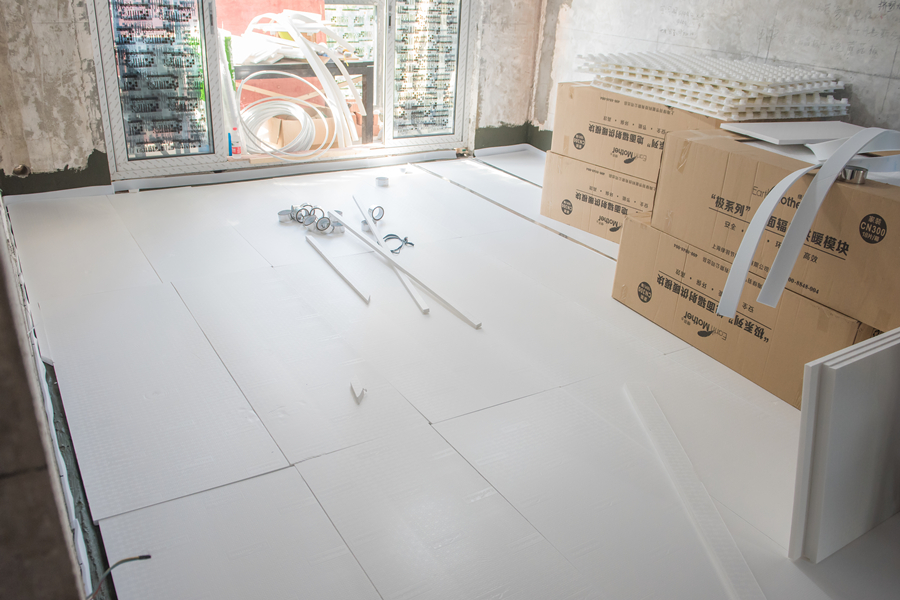

4.铺设白晶板、粘贴铝箔胶带：

从外墙（热负荷大）往内铺设，先用整板后用切割板，原则上缝隙越小越好。铺完后用铝箔胶带粘贴白晶板之间的缝隙，防止热量通过缝隙散失。

5.铺设绿羽CN300地暖围棋板：

将绿羽CN300地暖围棋板铺设于白晶板之上，依照HIPS层的1、2、3、4号扣依次衔接。

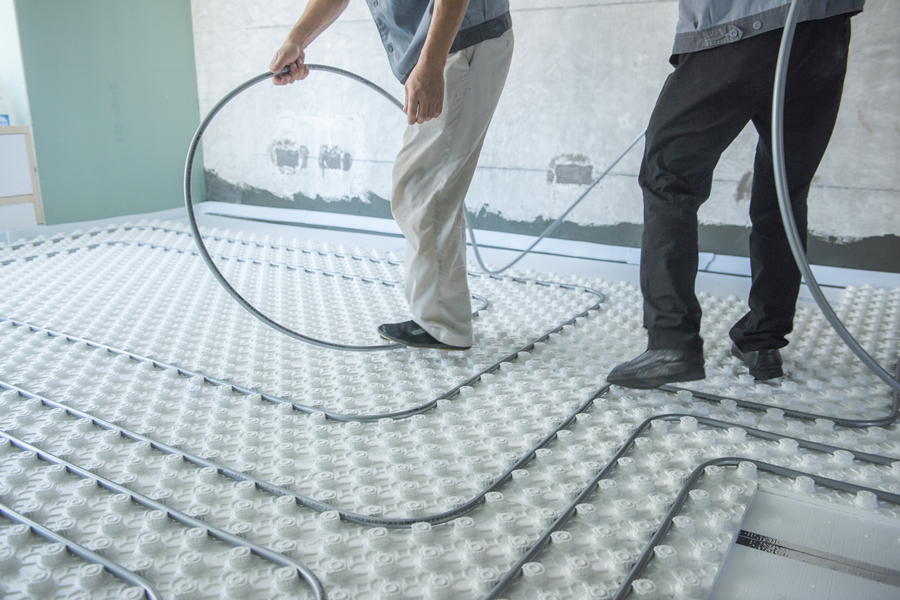

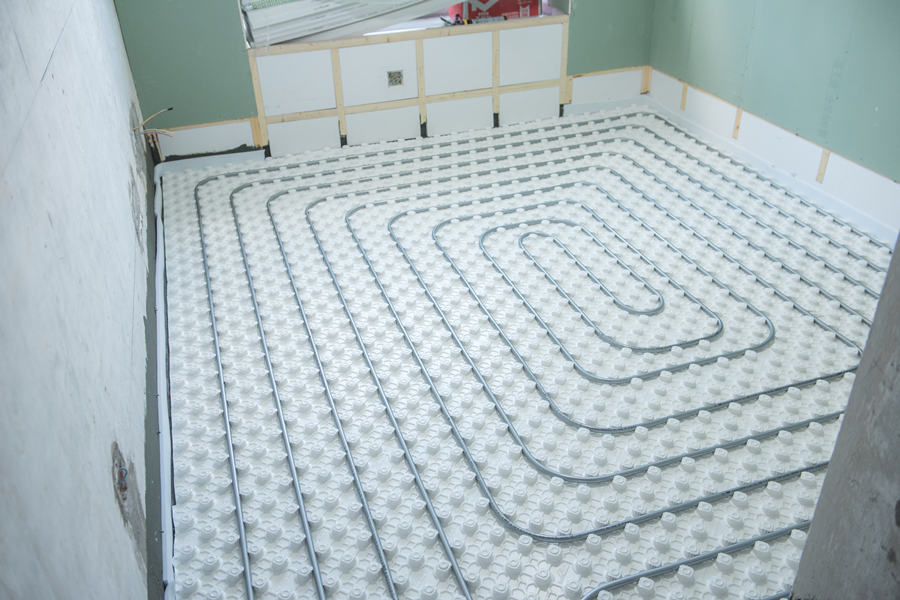

6.地暖盘管：

将地暖管按设计回路直接镶嵌在CN300围棋板的蘑菇头内，无需使用卡钉，不会对保温层造成破坏。

7.铺设硅晶网：

利用硅晶网，可增加回填层的拉伸强度。

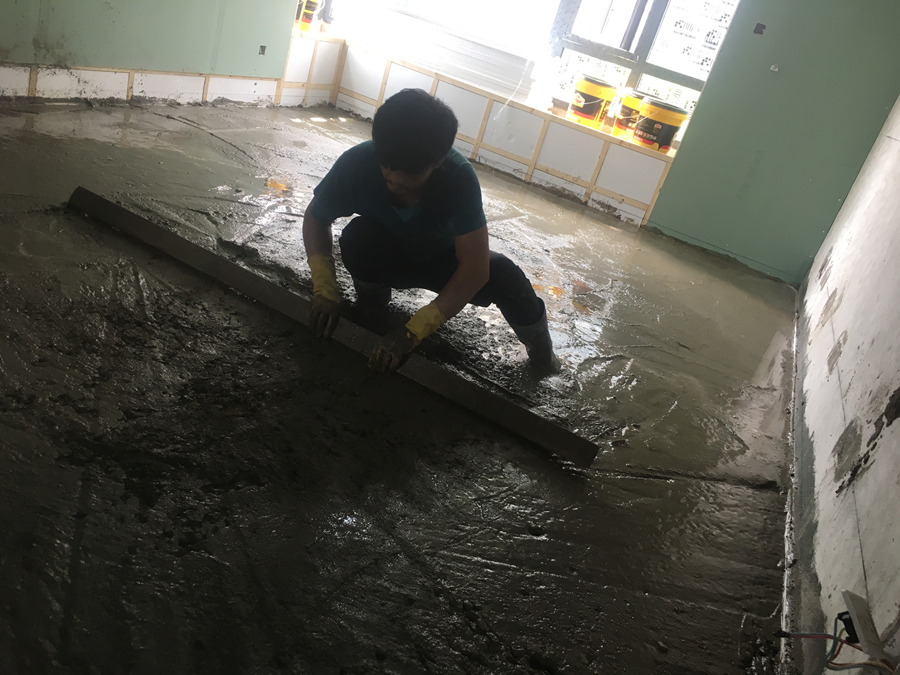

8.回填找平：

水泥、黄沙、豆石按比例均匀搅拌后回填，回填厚度包含蘑菇头部分共计5cm。

自流平施工

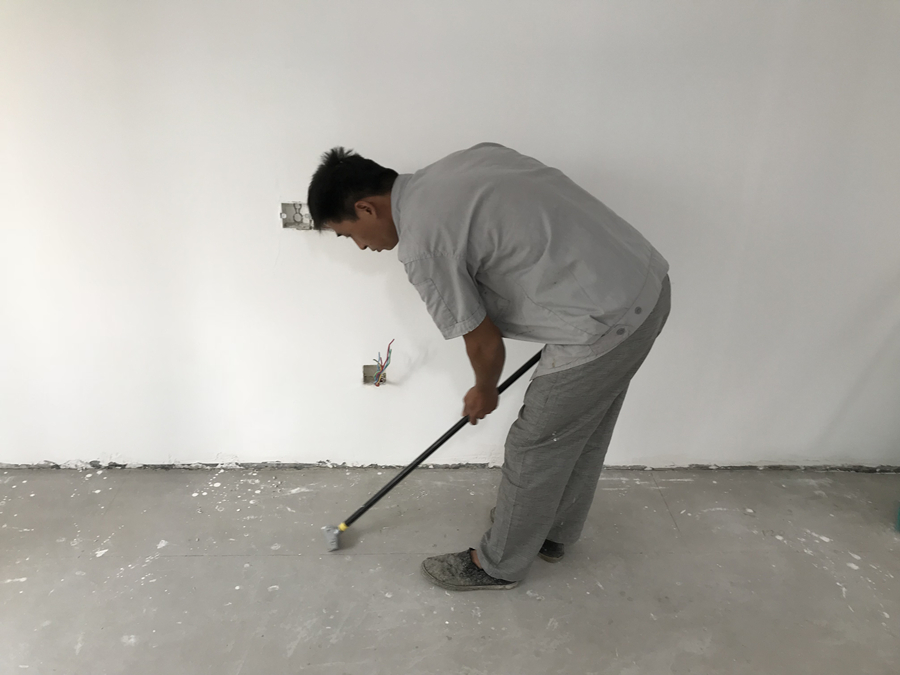

1.清洁地面：

将地面清理干净，清除浮灰和松动的杂物颗粒，铲除突起物。

2.涂刷界面剂：

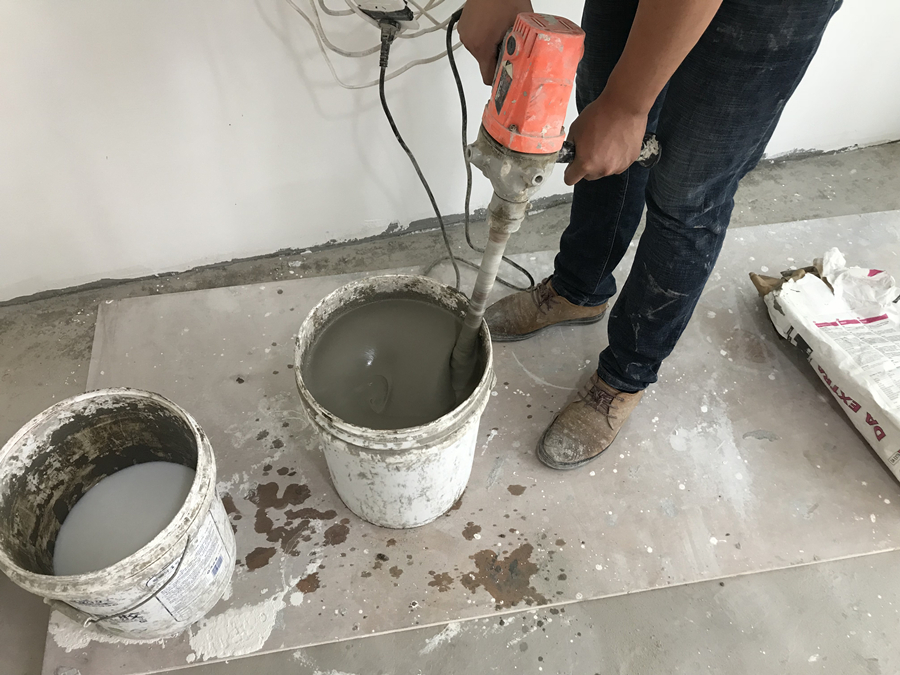

3.加水搅拌面层自流平：

将1包自流平按厂家要求的加水量加水，电动搅拌约3分钟，静置1分钟。可连续搅拌3-5桶，保证连续供料。

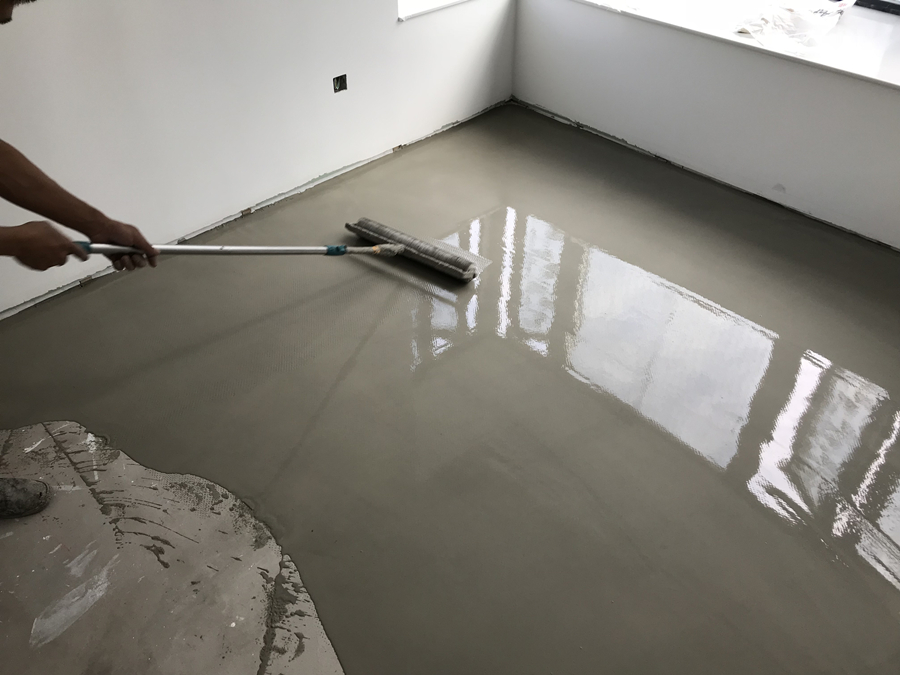

4.倾倒、摊开自流平：

将自流平倒在地面上。用刮板轻轻地摊开自流平，再用滚筒消泡，整体找平地面。

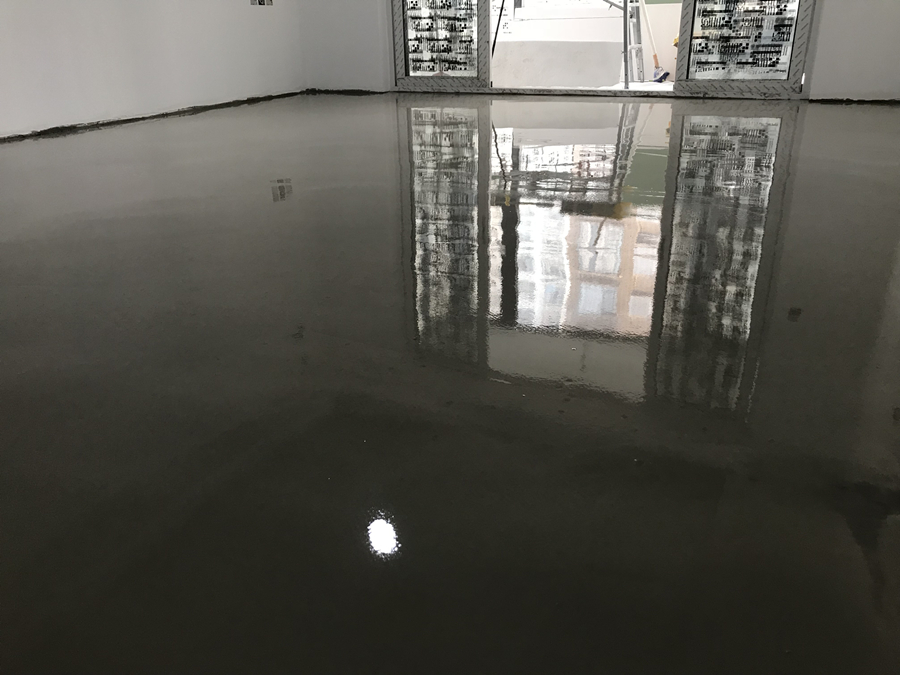

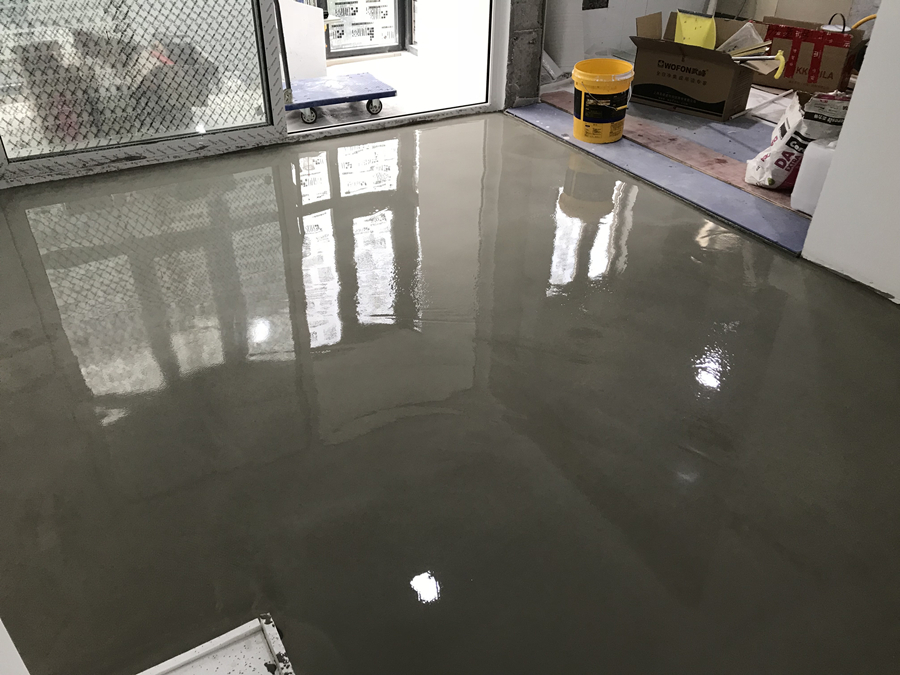

自流平完成效果

结语

至此，该套建筑的内保温+地暖系统工程已顺利完工。当前能源问题已经成为一个社会问题，建筑节能也因此受到越来越多人的关注。后期，我们还会继续分享这套住宅的节能效果。敬请期待。
