你铺在家里的是地暖模块,还是一张无用的塑料,这3点说了算!

地暖模块以施工效率、产品集成、保温完整、质量可控等特点,在欧洲采暖领域占据不小的席位。今年意大利米兰和去年德国法兰克福暖通展会上,随处可见地暖模块的身影。如今,国内地暖模块产品已经进入“百花齐放”的阶段,优质的、中庸的、低端的和纯粹捣糨糊的产品掺混其中,孰优孰劣难以分辨。但从使用者的角度出发,合格的地暖模块都应具备以下3个基础。


安全环保

犹记得,2014年一篇《地暖六大危害》引爆了整个地暖行业,虽然最后经各方专家和央视新闻的科学辟谣平息了风波。但心悸之余,不免反思,环保和安全才是产品的根本,而这恰恰是地暖模块的最大优势。


1原料

地暖行业的保温产品可以分为两大类:EPS和XPS,其原料均为聚苯乙烯颗粒。

EPS全称为“可发性聚苯乙烯”。1951年,德国巴斯夫化工率先研发,后广泛应用于保温产品和建筑节能领域。EPS模塑性好,造型灵活,地暖市场中的地暖模块(湿式地暖)绝大多数都是采用EPS作为保温材料,包括欧洲的部分地暖铺设和模块产品。


2生产工艺

可发性聚苯乙烯颗粒由高温水蒸气预发、熟化、成型。整个生产流程中原料成本占90%以上。正规的EPS保温材料厂家很少会在全新料中添加废旧颗粒,因为添加发泡剂后,EPS颗粒的体积可膨胀至原来体积的40-80倍。此生产过程使用全新料才能达到预期的性能和质量,人工干预对于降低EPS材料的成本影响不大。市场中也不免有一些不法商家通过其他手段偷偷降低EPS的生产成本,这种商家的实力一般很小,注意选择品牌即可。其实,保温板中的有害物质,大多是垃圾回收料和非法添加物造成的,原料本身是无害的。



技术差异

地暖模块起源于欧洲,最早可能由德国ENETEC公司研发。欧洲的工作观念中,效率化、标准化、不依于赖人的思想早已根深蒂固。因此,地暖模块的发明之初,就是为了让施工人员工作起来更加轻松和快速的,而非解决层高问题。除了少数真正为解决层高不足的地暖模块外,一些地暖模块产品,为了「超薄」而牺牲保温性的做法是完全不可取的。


1底板厚度

市场中的地暖模块多采用EPS材质,作为保温材料,地暖模块的最低保温层厚度非常重要。

根据保温结构热阻公式:R=δ/λ·S可知,在导热系数和面积相同时,厚度越低,阻热就越小,建筑的保温性就越差。

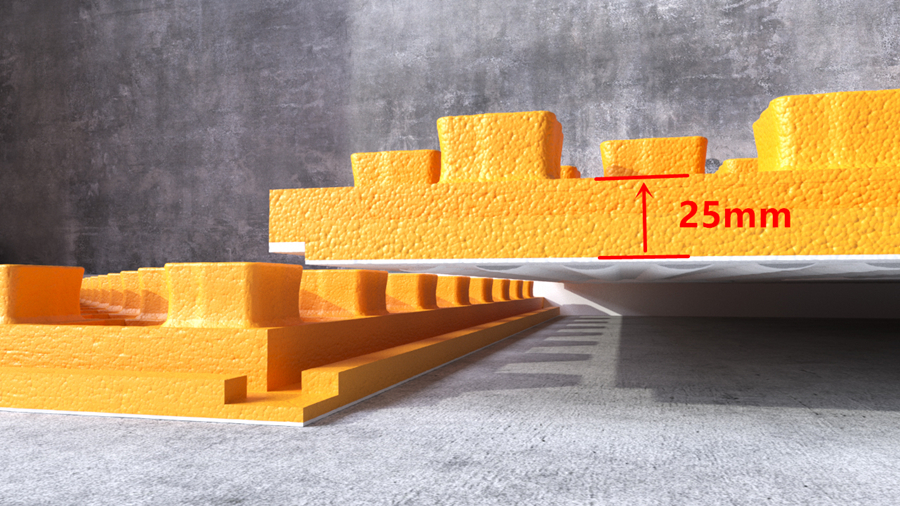

传统地暖的施工中,20mm的厚度为挤塑保温板的最低标准,而相同密度和厚度的情况下,EPS的导热系数是略低于XPS的。所以,用于地暖模块的EPS底板厚度不应该小于25mm。

2真空热覆

厚度对于众多地暖模块产品来说并没有明显的技术含量,真正体现品质差异的,源于「吸附」和「热覆」工艺的不同。

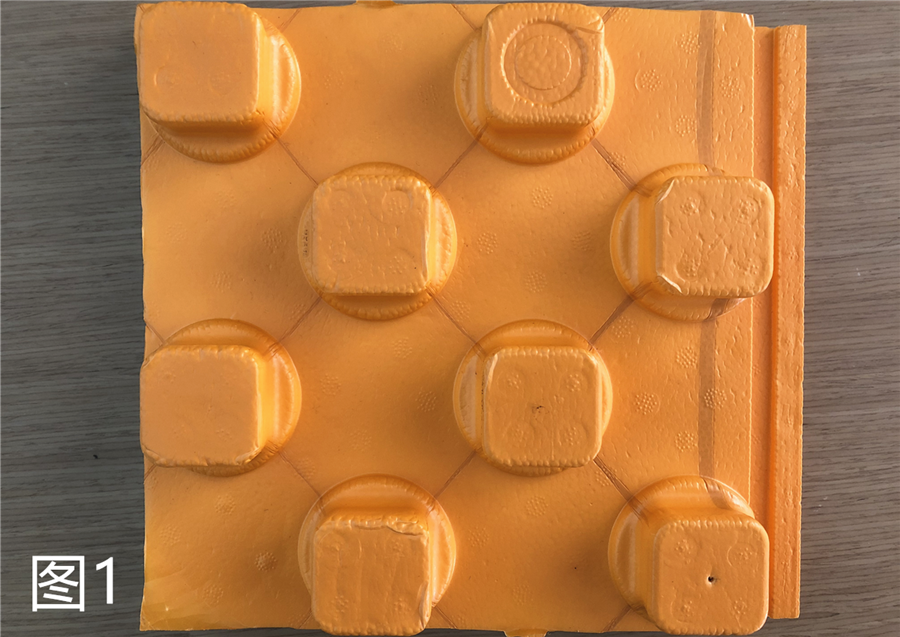

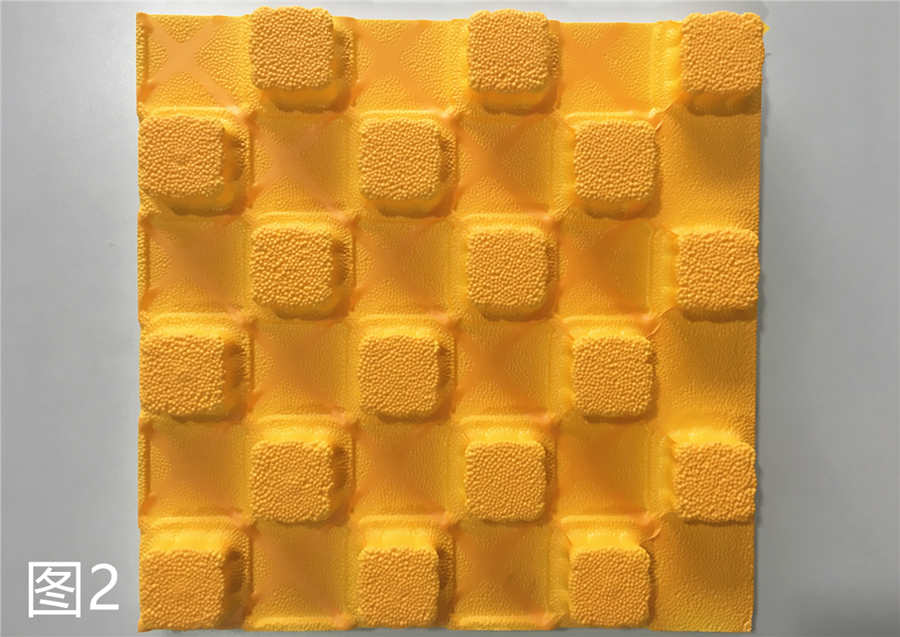

图1和图2的产品都属于湿式地暖模块,除了色泽和形状不太一样之外,它们之间最大的差异在哪里?

在EPS保温材料品质相同的前提下,地暖模块品质的优劣完全取决于HIPS防水膜的贴合工艺。最明显的地方在于图2中的正方形凸起(行业称“蘑菇头”)有很明显的颗粒感。HISP材料被红外线辐射加热至400摄氏度,通过设备在EPS底板处的真空吸附技术,除去防水膜和板体间的空气,使HIPS防水膜紧紧地热覆在板体表面,然后冷却形成饱满的颗粒感。只有板与膜成为一个整体,才不会导致分离、断裂,影响地暖模块的防水性能和使用寿命。对于地暖模块来说,不过一张保温板,一层防水膜,但要使它们完美贴合,起到完整密封和防水的功能,也并不是一件容易的事情。市场中很多地暖模块的生产设备做不到真空吸附和400度高温下的精准覆膜工艺,这是中国地暖模块制造的瓶颈,也是地暖模块技术含量的所在。


实用细节

中国制造的产品比国外同类产品差在哪里?功能上都能够满足,没太大区别,更多是细节和体验的感受不同。


1微找平能力

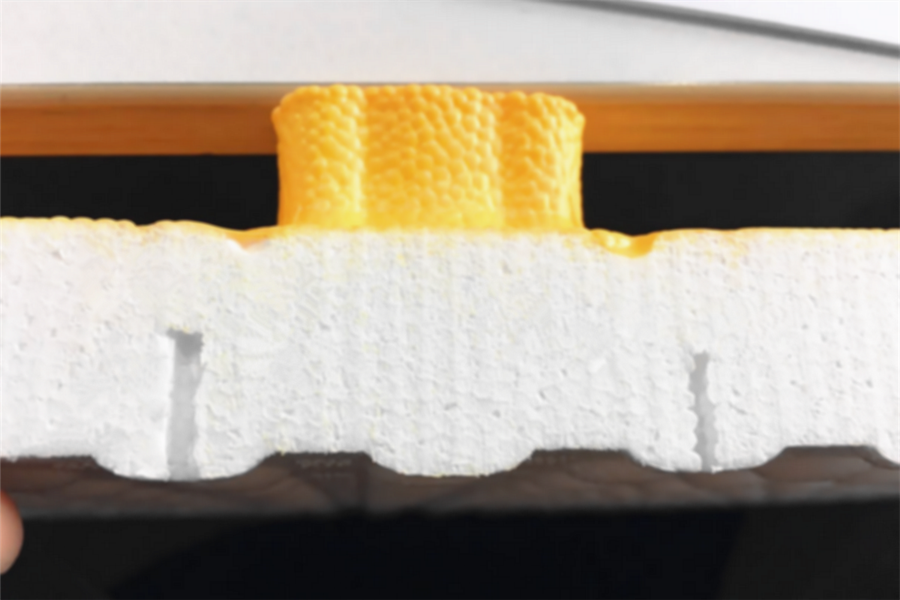

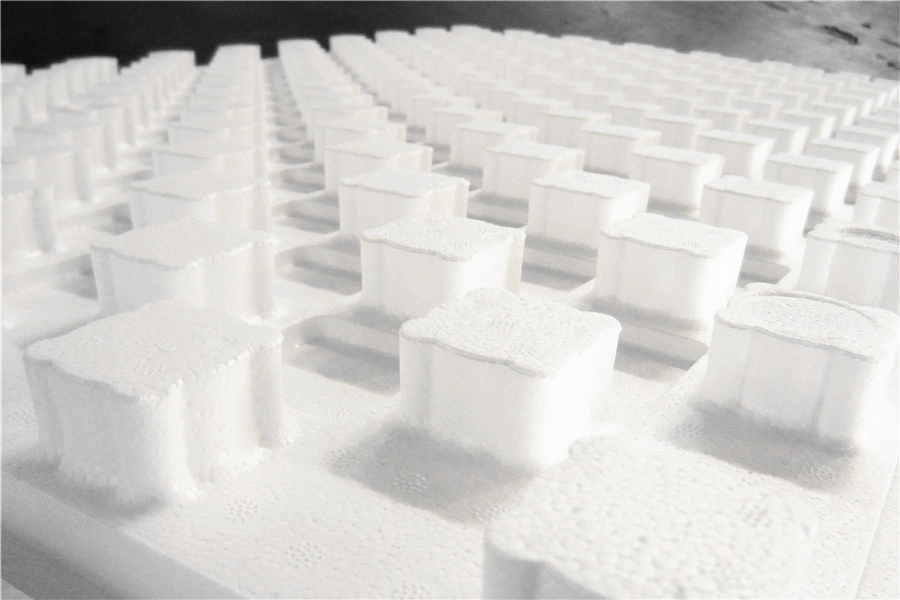

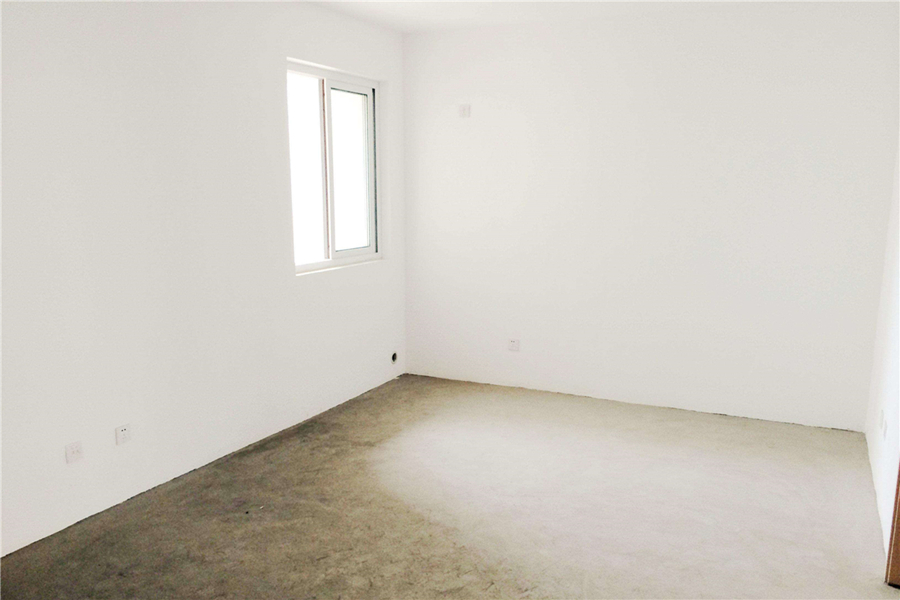

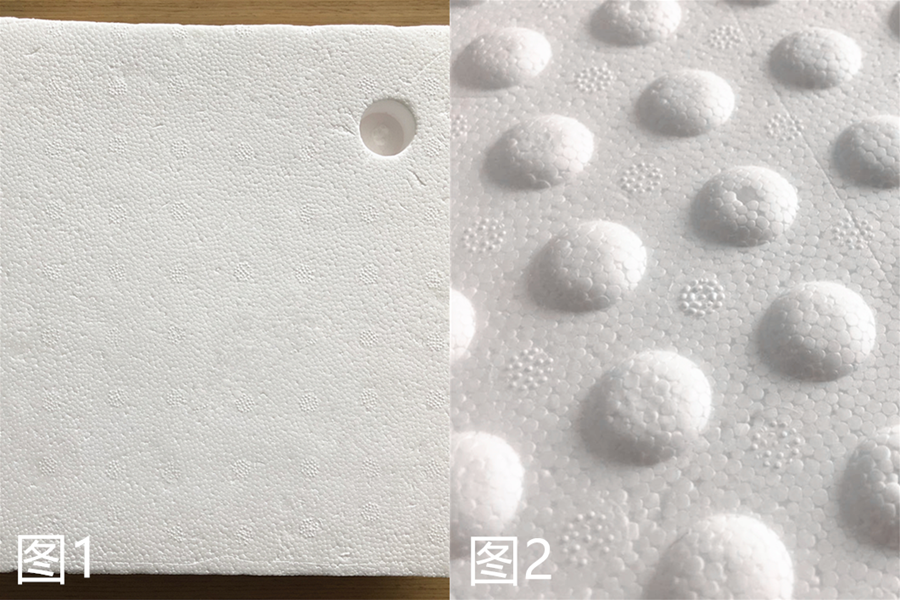

图1为国内普通的地暖模块,图2为欧洲工艺的地暖模块。从图片上,我们能清楚的看到,右边地暖模块板体背面有许多凸起的半圆结构。从施工角度出发,很多工地的原始地面平整度并不高,即使经过打扫清理,仍存在不小的高低差。

地暖模块由于相互拼接的安装方式,其实对地面平整度的要求更高。传统地暖施工中,如施工地面高低差大于5mm,理应做一层基础的找平。地暖模块的半圆凸起设计,是为了达到微找平的能力,即地面高低差小于3mm时,可以直接铺设,无需进行基础找平。即节省施工步骤,又能节省安装成本。


2隔音减噪

一些对声音比较敏感的地暖用户,可能会主动选择运行分贝更低的壁挂炉。但很少有人考虑过,地暖模块也应具备一定的隔音减噪能力。在《建筑环境学》中「音环境」是生活舒适重要的因素之一。

极系列Smart-EU450模块底部半圆凸起内,有许多空心柱结构。当声波进入空心间隙内时,由于空气与孔壁的摩擦阻力、空气的粘滞阻力和热传导的共同作用,一部分声能会被消耗掉,从而起到隔音减噪的功能。当然,地暖模块的隔音减噪功能与专业的吸音材料比不了,但也能起到一定的降噪作用,具有这种结构的地暖模块一般也能达到58dB级降噪。


总结,一款合格的地暖模块应该具备:
环保性(原料、工艺)、
技术性(厚度、真空热覆)、
实用性(微找平、隔音减噪)等3个基础功能。
否则,你家里铺的只是一张披着塑料膜的保温板而已。
